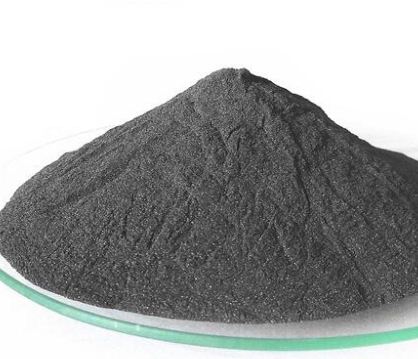

云母氧化铁灰防锈机理是它本身的粒子在涂膜里面，是涂膜的物理防护性能增加，基料树脂与它的粒子能形成封闭性很好的致密涂成，对水汽有良好的抵御效果，同时这种致密的防腐涂层还能很好地防止紫外线对涂膜的降解。

　　而且它被磨细后容易变成红色，因此在制漆过程中，对选用的设备要求不破坏它的颜料的粒度为原则，因而在制漆过程中尽可能不采用三辊,砂磨和球磨机设备。推荐选用锯齿涡轮的高速分散机*高线速度为15-22m/s，分散时间在20-30min，温度在50-60℃以下，确保它的粒度不磨细成红色，使at的片状结构完整。

　　它所制成的颜料具有鳞片状的六方晶体结构，有良好的化学惰性，在漆膜中能形成平展的叠片层，能严密阻止水汽和腐蚀物质的渗入，减缓大气对漆膜的影响，具有反射外来光线的特性，同时能吸收550nm以下波长的紫外线对漆膜的破坏作用，在漆膜中可形成凹凸面，使二次涂层的附着力好。
